hhsw·nug-1型光电测沙仪
河流含沙量监测对于水利水电工程建设，水资源开发利用，水土流失治理，工农业取水用水，水文预报等意义重大。目前悬移质泥沙测验方法主要是人工取样，采用烘干法或置换法试验测量。该方法从样品的采集到分析，均需投入大量人力、物力，且测量周期长，操作过程繁琐，效率低。
随着新产品新技术的不断引进，结合泥沙监测经验，经过反复研究测试，我局研发了光电测沙仪。该仪器可以实现含沙量在0.001-700kg/m3范围内的实时在线监测。
仪器介绍
仪器组成

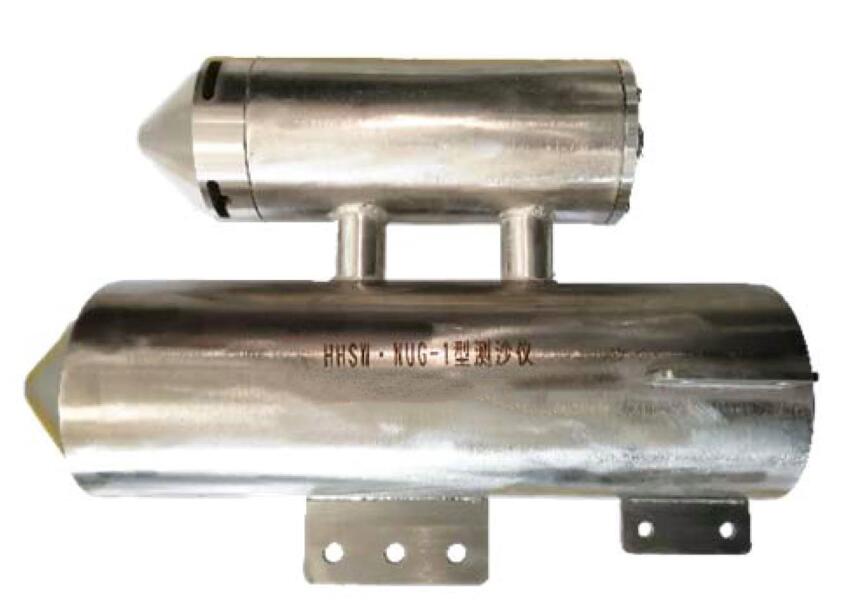

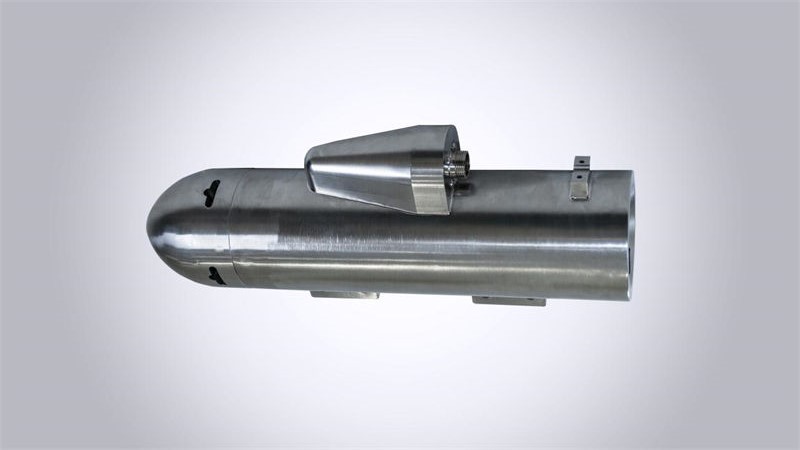

主机：采用不锈钢防护外壳，具备高可靠性及抗干扰性

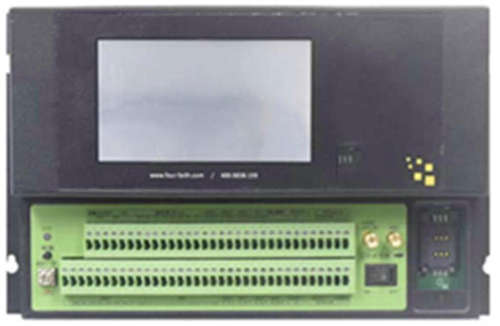

数据采集终端：定时采集、数据备份

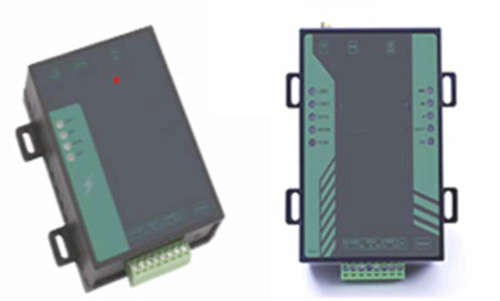

通信终端：支持NB-IOT4G/5G/电台/北斗卫星等通信方式

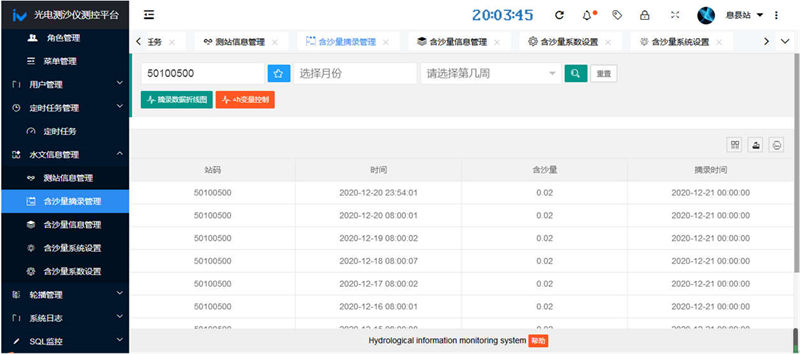

测控软件系统：图形化人机交互界面，数据过程直观显示、历史数据实时可查、数据报表自动生成
工作原理

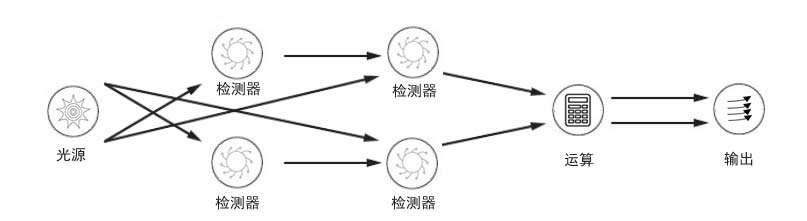

光电测沙仪采用散射光式悬移质测量法，根据消光原理利用固体颗粒阻拦光线通过数量的差异，通过测量与入射光多个角度的散射光强度，与内置于系统内部的标定值比对分析，经过核心算法处理，计算出水样悬移质泥沙含量，实现连续监测，监测数据稳定且精度高。
数据传输及软件操控
快速 高效 安全 精准 实时 简洁 自动 科技 规范
光电测沙仪具备数据直连、4G /5G网络、北斗卫星、数传电台等多种传输方式，采用基于 B/S（浏览器/服务器）框架的软件系统，系统设置、数据查询等操作均由浏览器自动完成，便于维护，兼容性强。

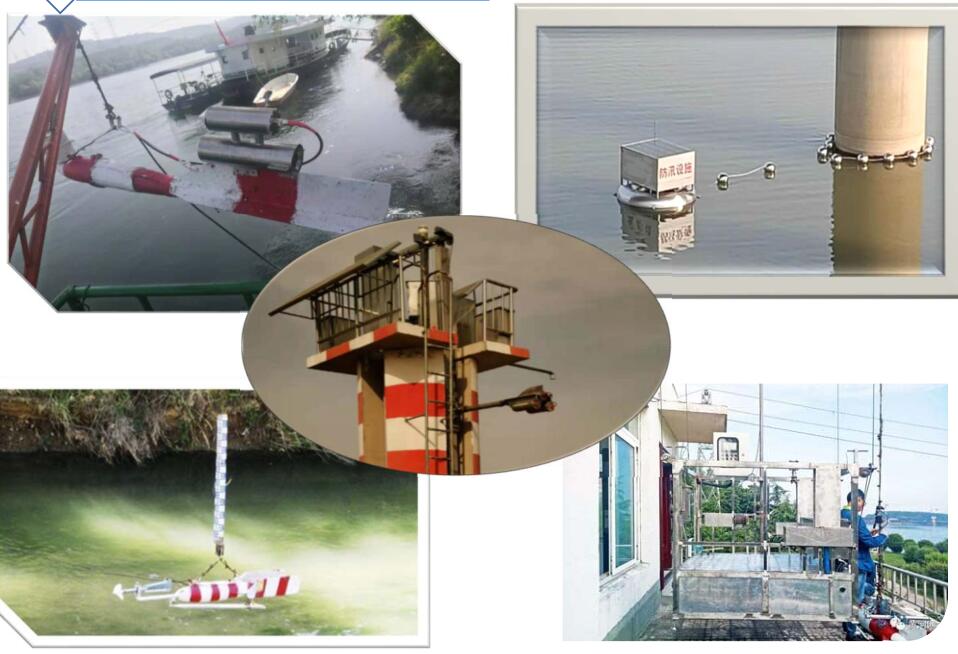

安装方式及应用场景

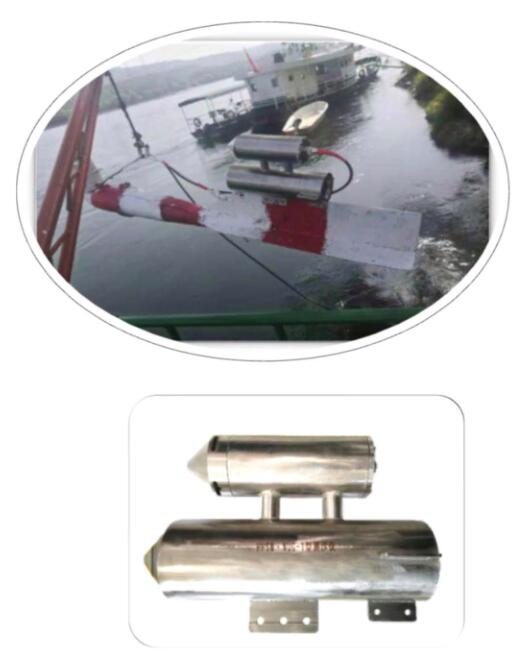

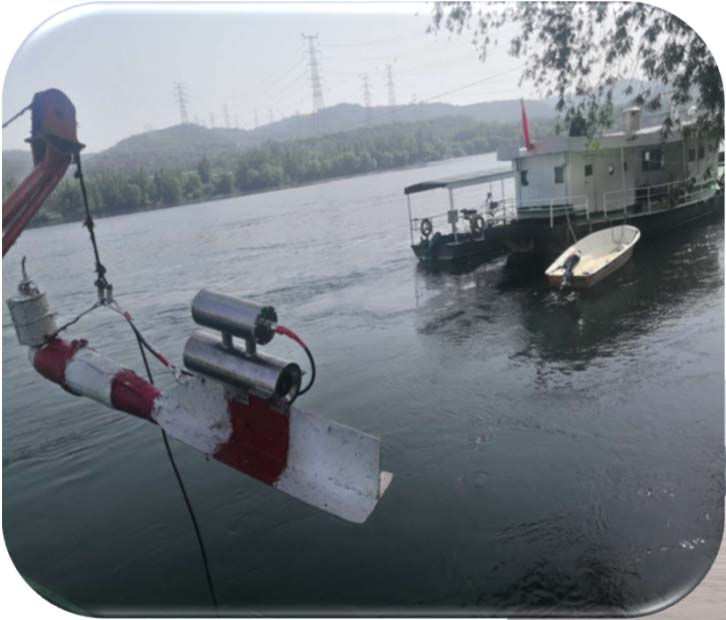

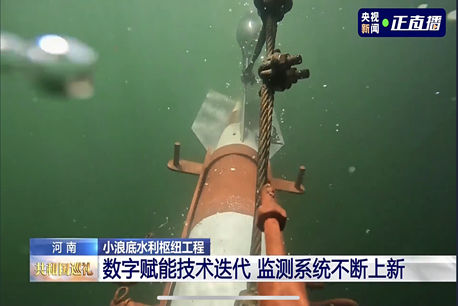

缆道安装

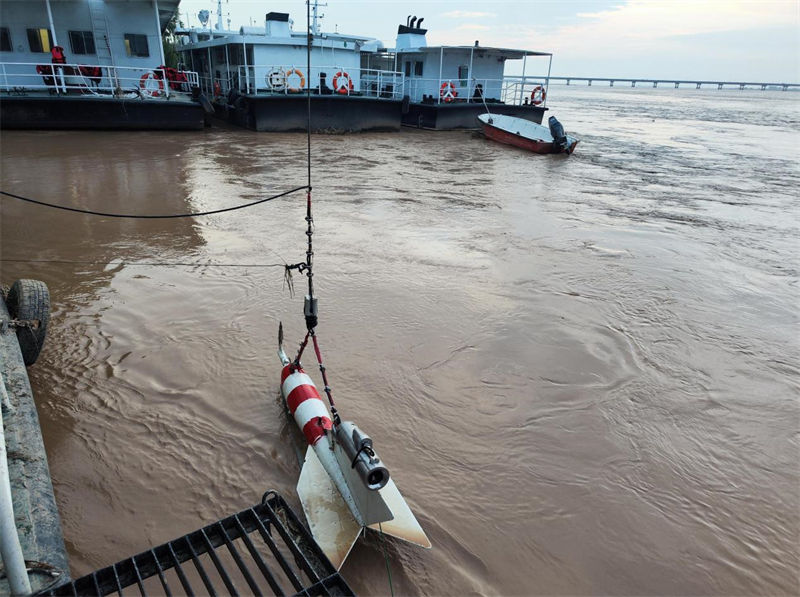

安装在铅鱼上或吊箱下部。
柱体安装

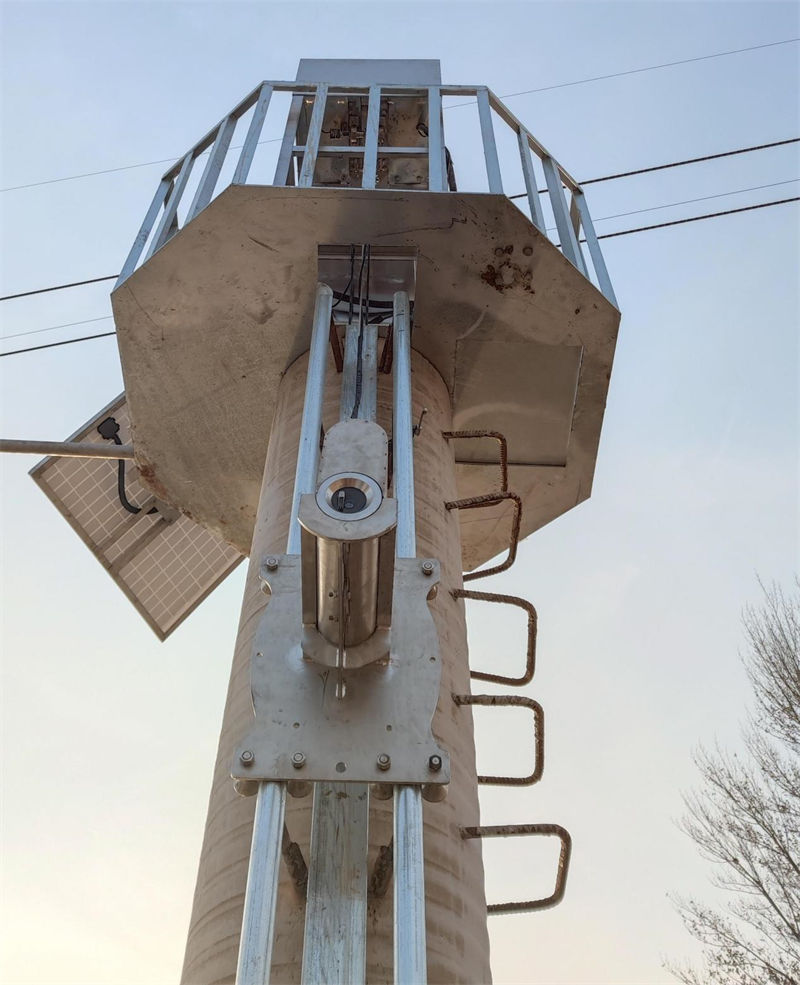

安装在桥梁塔架水位井等入水柱体上，
结合自动升降系统，可视水位自动升降。
适于水位变化大的河道。

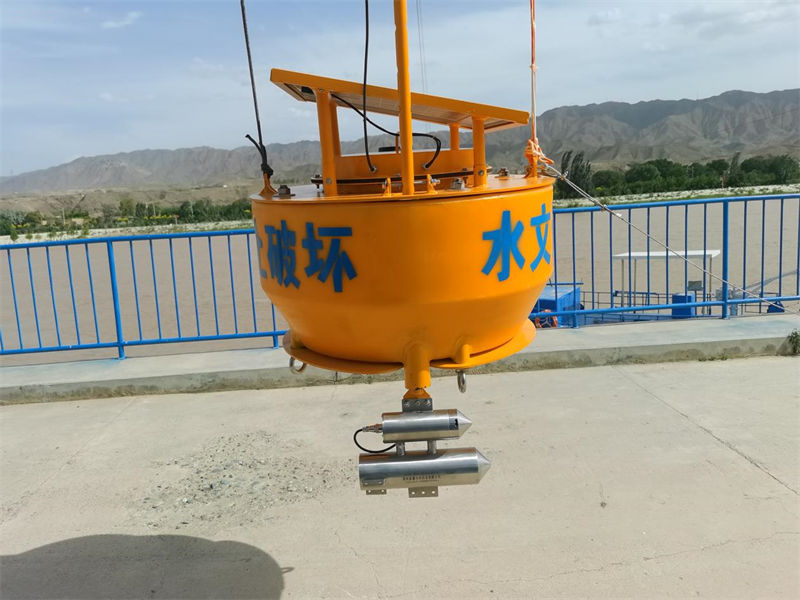

浮体安装

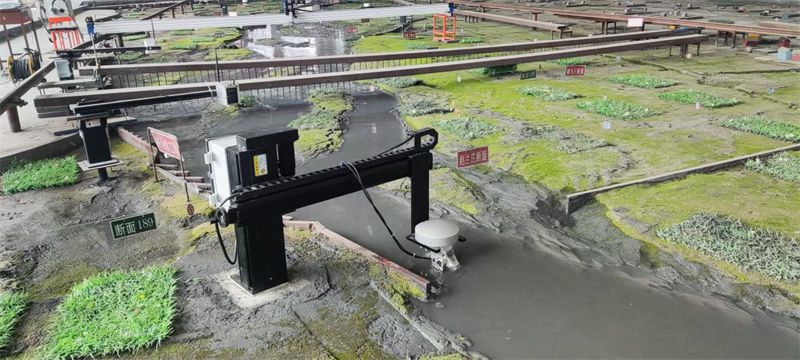

安装在专用浮体上，适合深水且不具备
固定安装
上述条件的地方。不受水位变幅影响。
维护自检及自动清洗
维护自检：设备在运行时会通过系统配置的自检功能对设备进行自动检测。
自动清洗：透镜面可设置自动清洗、定时清洗，保证设备精度。
功能介绍

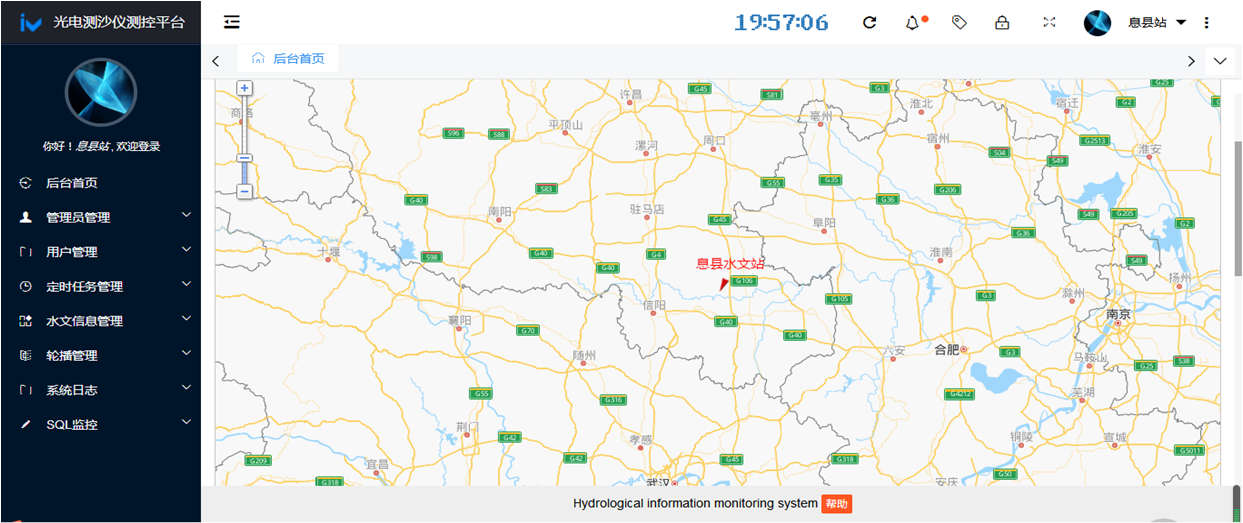

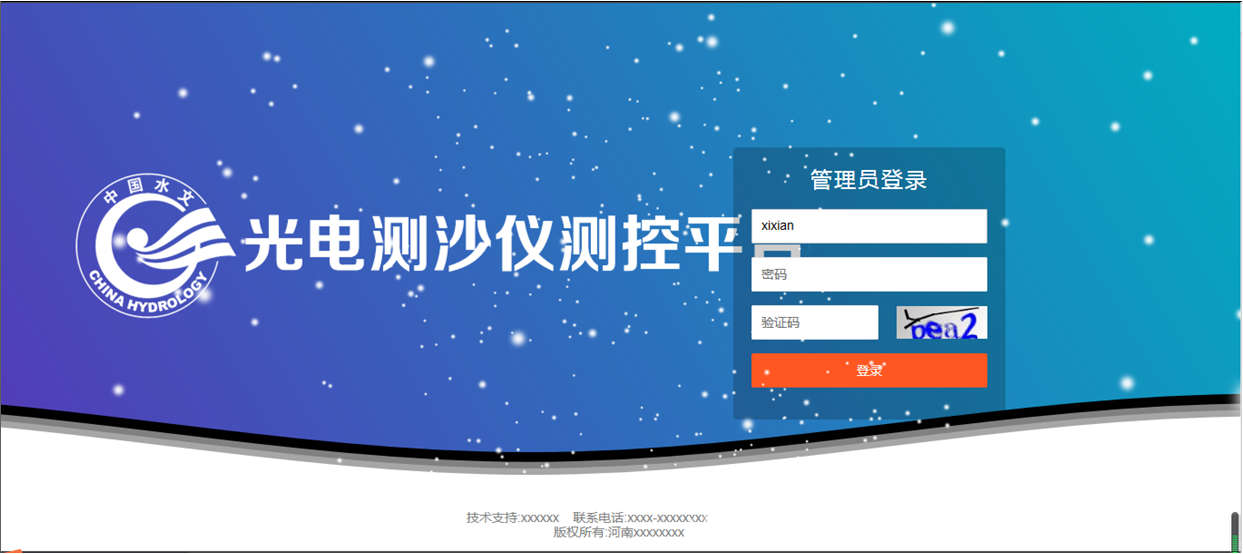

B/S 登录、地图登录、巡航标定
1.B/S登录页面简洁、安全、快速。
2.安装测沙仪的站点地理位置定位，直观显示各站点位置。

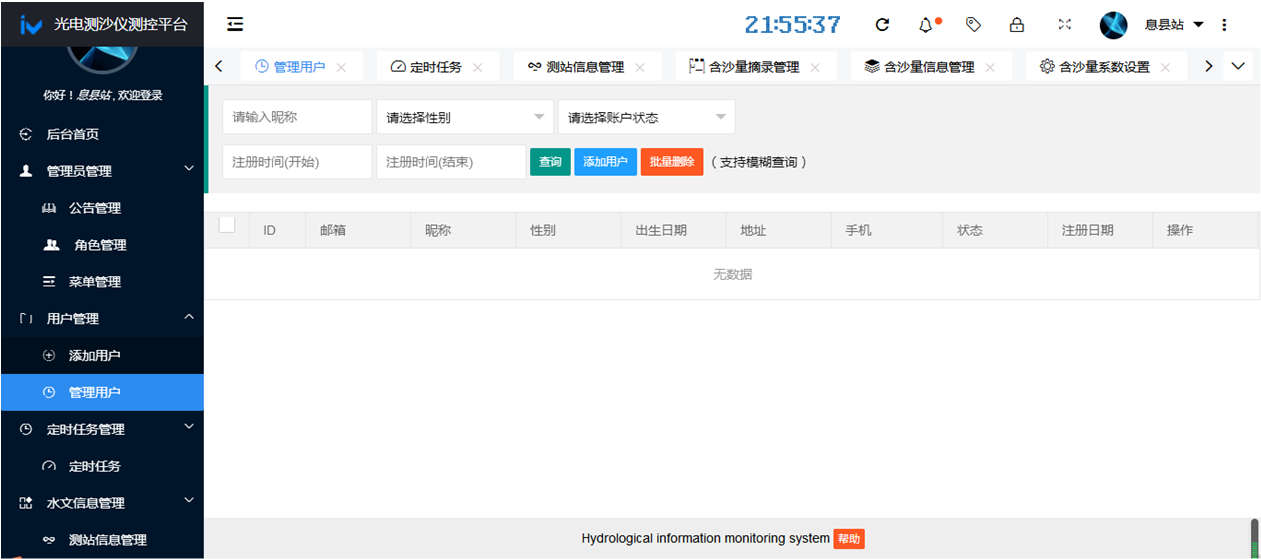

分级权限管理

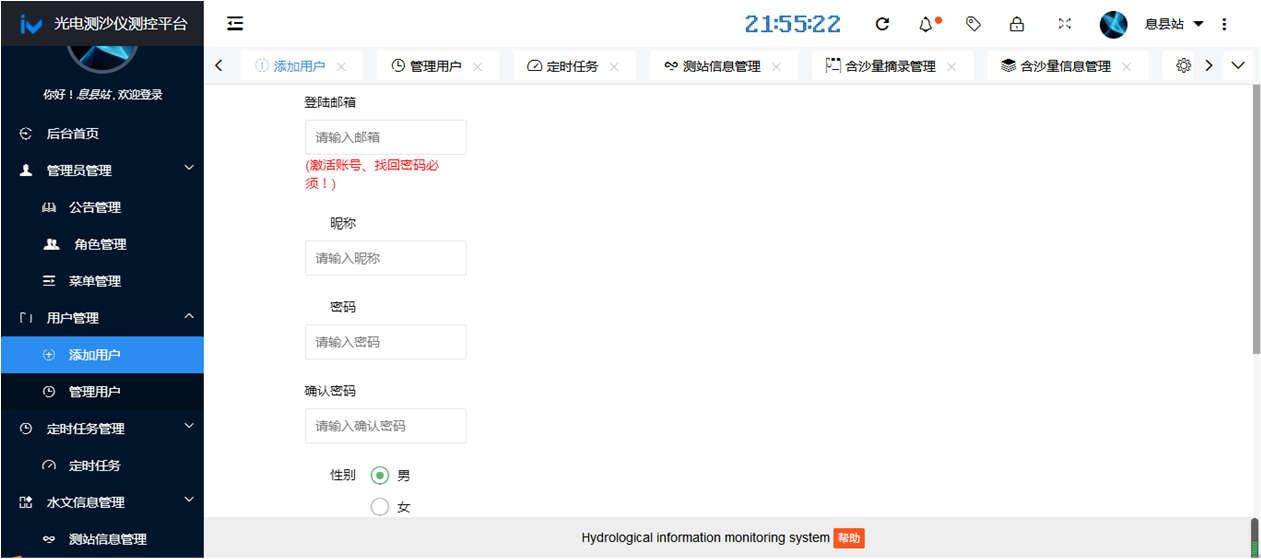

系统采用分级权限管理，超级管理员账号拥有最高权限，可在线添加测站管理、一般数据查询等账号，确保含沙量数据安全。

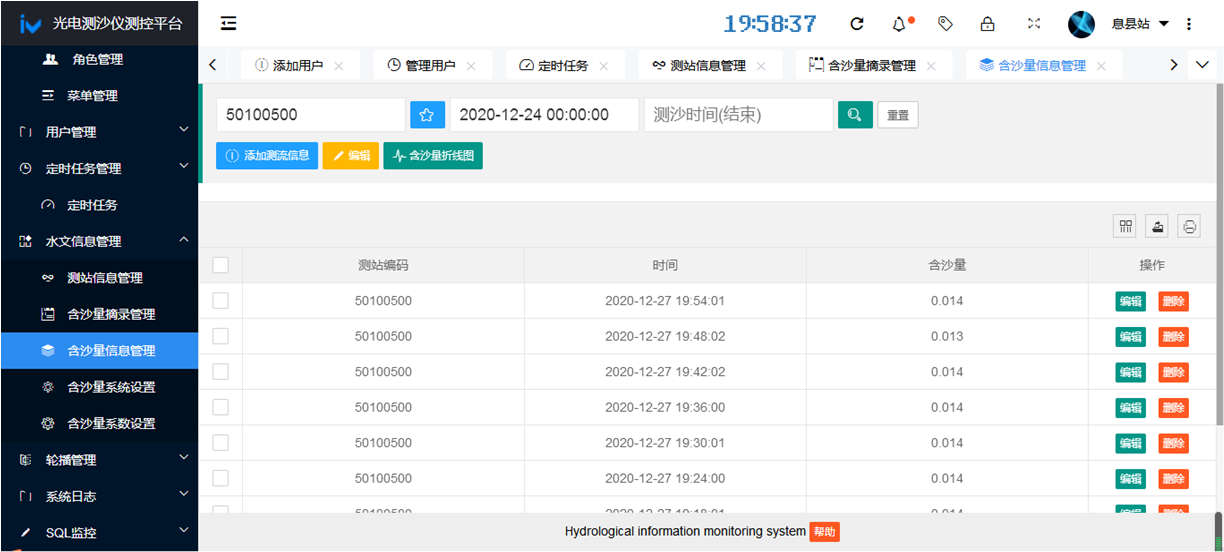

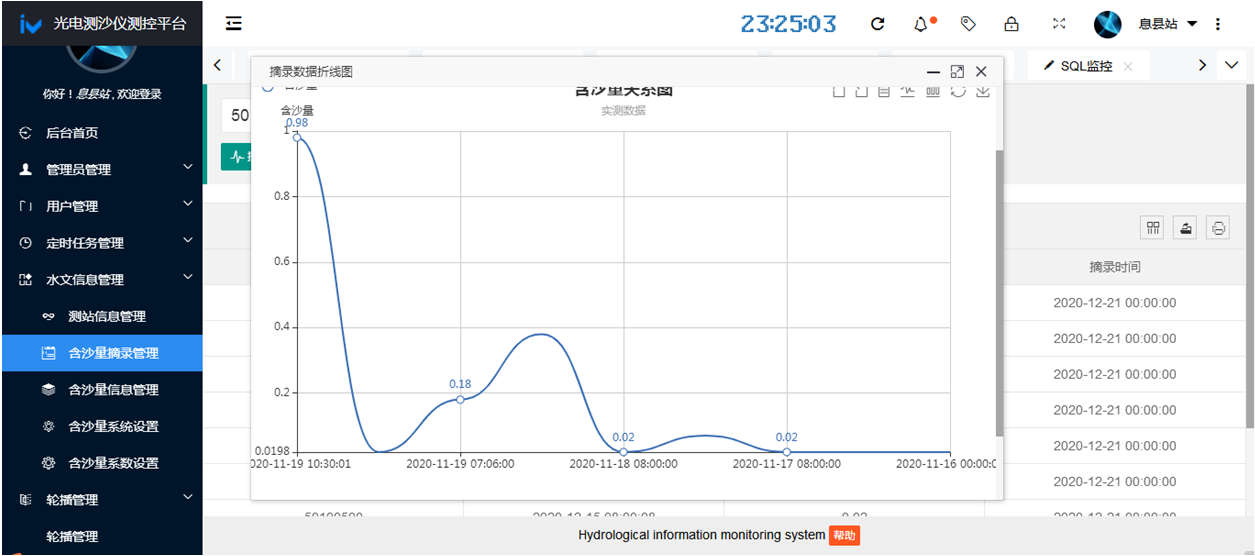

测沙数据实时显示

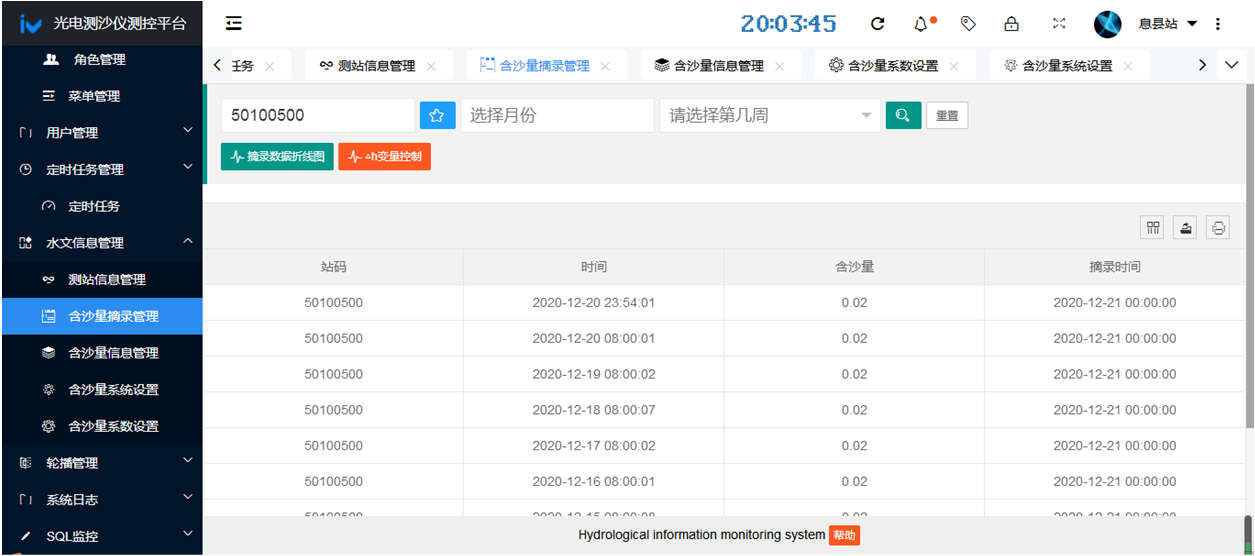

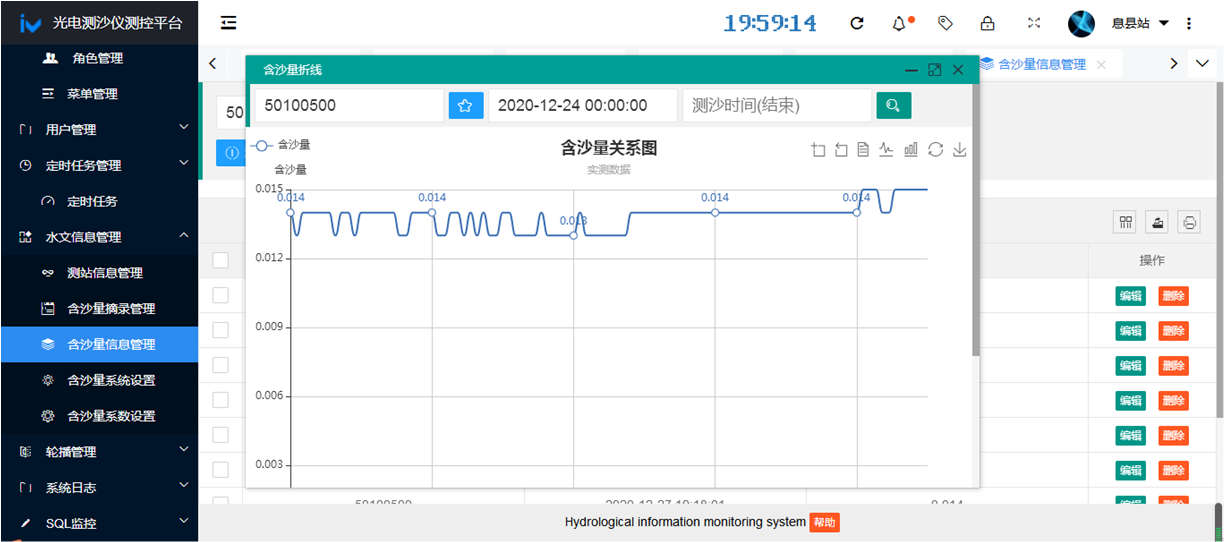

测沙数据实时显示，测沙数据可自定义设定采集时间如6分钟/次、10分钟/次等，同时也可调取查看近期及历史数据，并以曲线图、柱状图、数据列表三种方式进行呈现。
自动摘取所需数据
早8点数据自动摘录留存，变幅较大数据自动系统自动摘取，方便了解近期及历史的含沙量数据变化趋势。
主要参数指标
测沙范围：0.001~700kg/m3；
分辨率：0.001kg/m3；
温度：0~50°C；
系统误差：<1% ；
随机误差：<10%；
功耗：整机S150mA；
重量：主机S16kg；
主机：<380X170X300(长X宽x高) ；
供电电压：DC 12V；
设备组成：测沙仪主机、数据采集终端、通信终端、太阳能供电系统、在线测控平台；

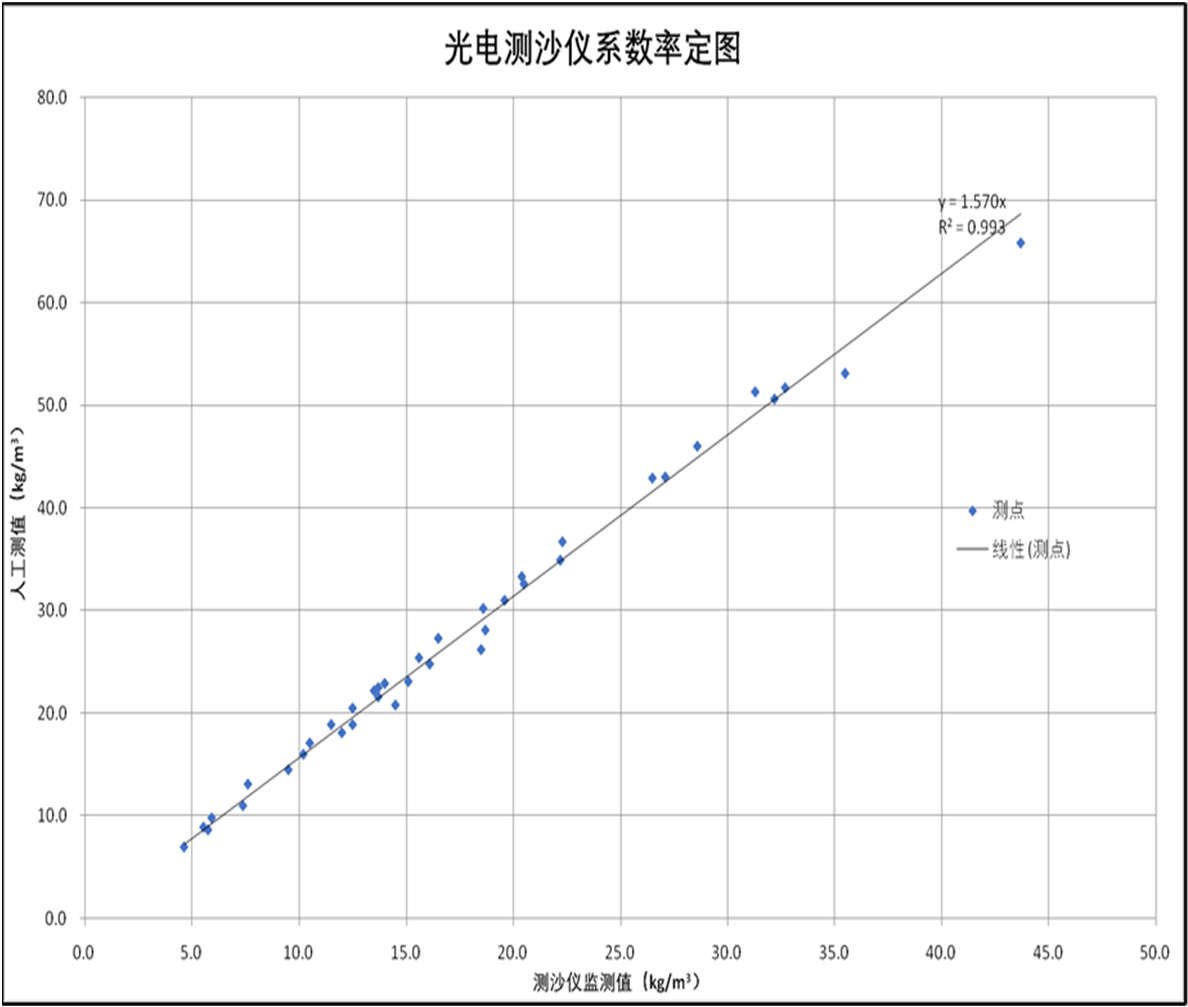

比测情况

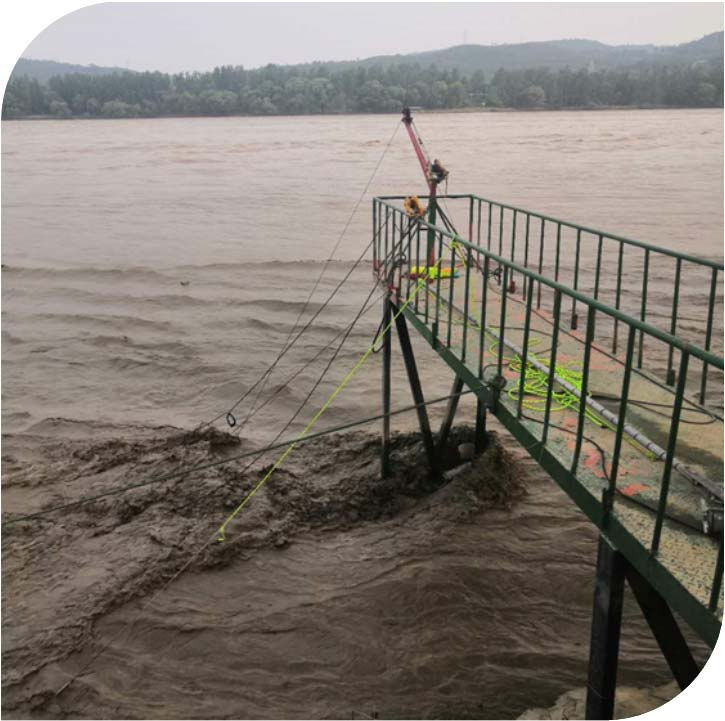

比测取样

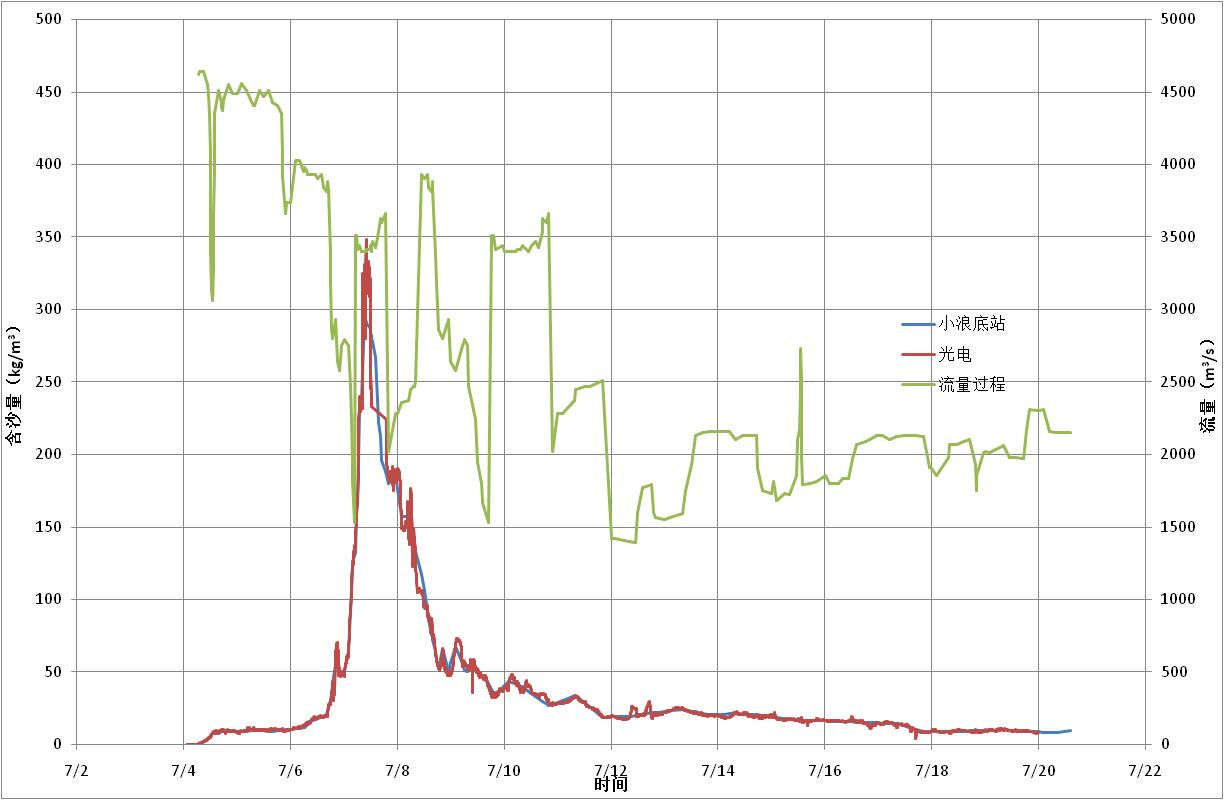

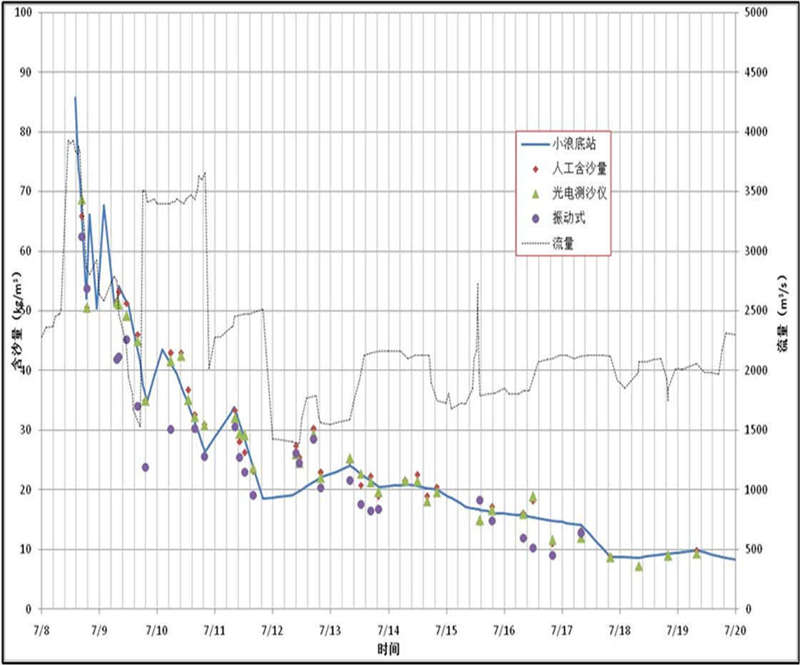

2020年7月在小浪底水文站进行了比测，取样38次，时间段为7月8日16:45～7月19日8:00，最大含沙量相应最大流量3460m3/s。比测期最大流量3600m3/s，测点流速在2～3m/s。

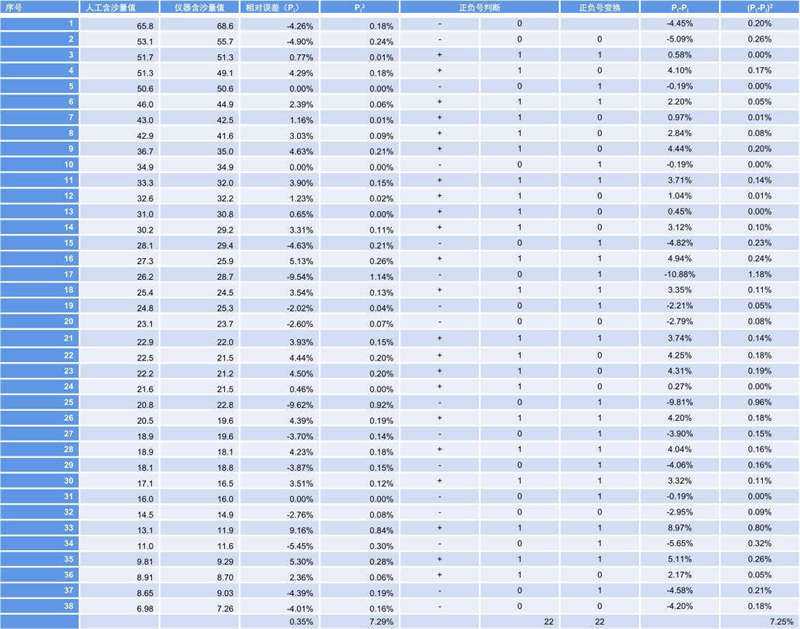

比测数据
比测结论
经过在黄河水利委员会所属的黄河干流花园口水文站、小浪底水文站进行比测试验， HHSWꞏNUG-１型
光电测沙仪具备良好的应用结果，尤其是全面监测到了小浪底水文站0-349㎏/m³沙峰全过程。
经过比测数据分析，该仪器系统误差为0.37%，标准差4.4%，随机不确定度8.9%，符合《水文仪器基本
参数及通用技术条件》、《水文资料整编规范》的要求，满足《水文资料整编规范》中水位～流量关系线、
单～断沙关系线定线的一类精度站的相关规定，并通过适线检验、符号检验、偏离数值检验。
HHSWꞏNUG-１型光电测沙仪在稳定性、校测方法、观测精度、在线监测、数据存储、连续工作时间等
满足《河流悬移质泥沙测验规范》的规定。

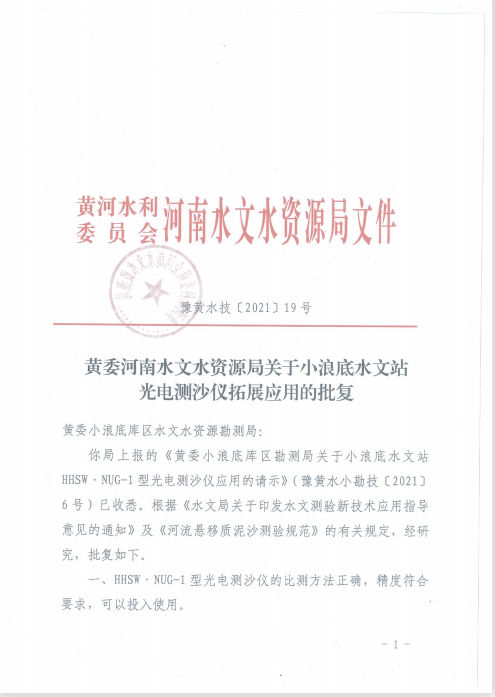

HHSWꞏNUG- １型光电测沙仪于2021 年3 月在黄河水利委员会河南水文水资源局正式发文批复投产应用。

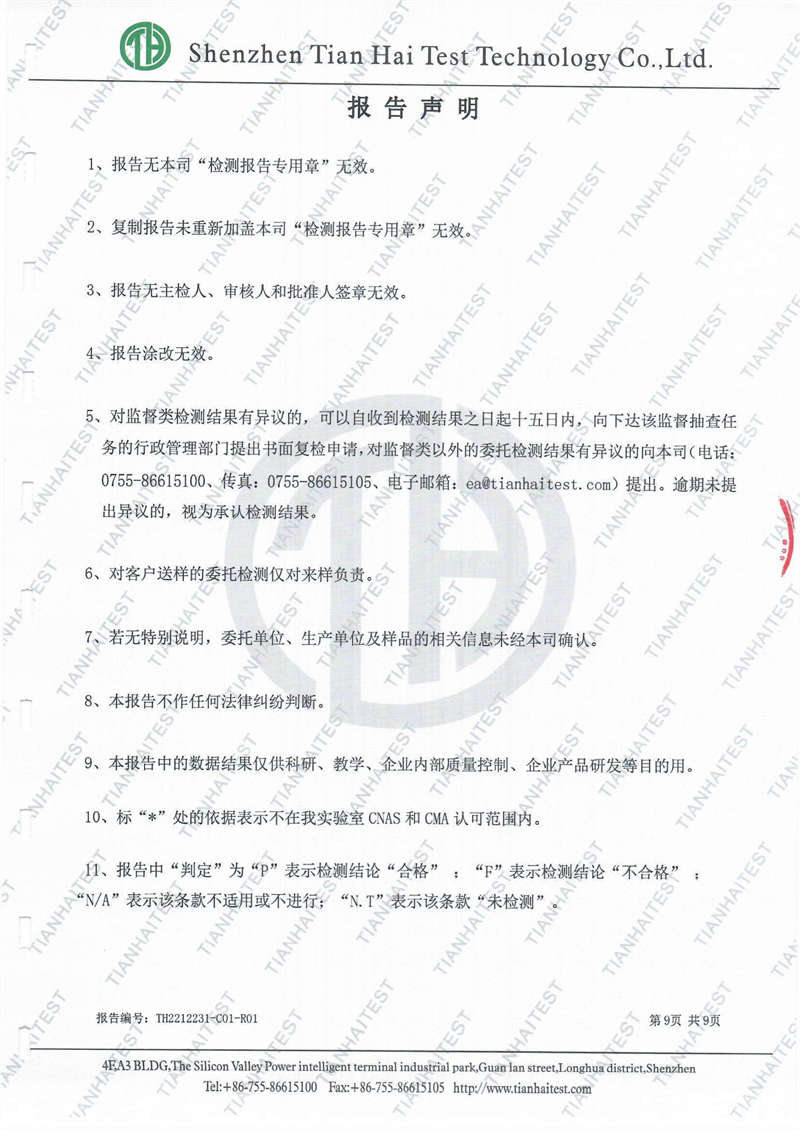

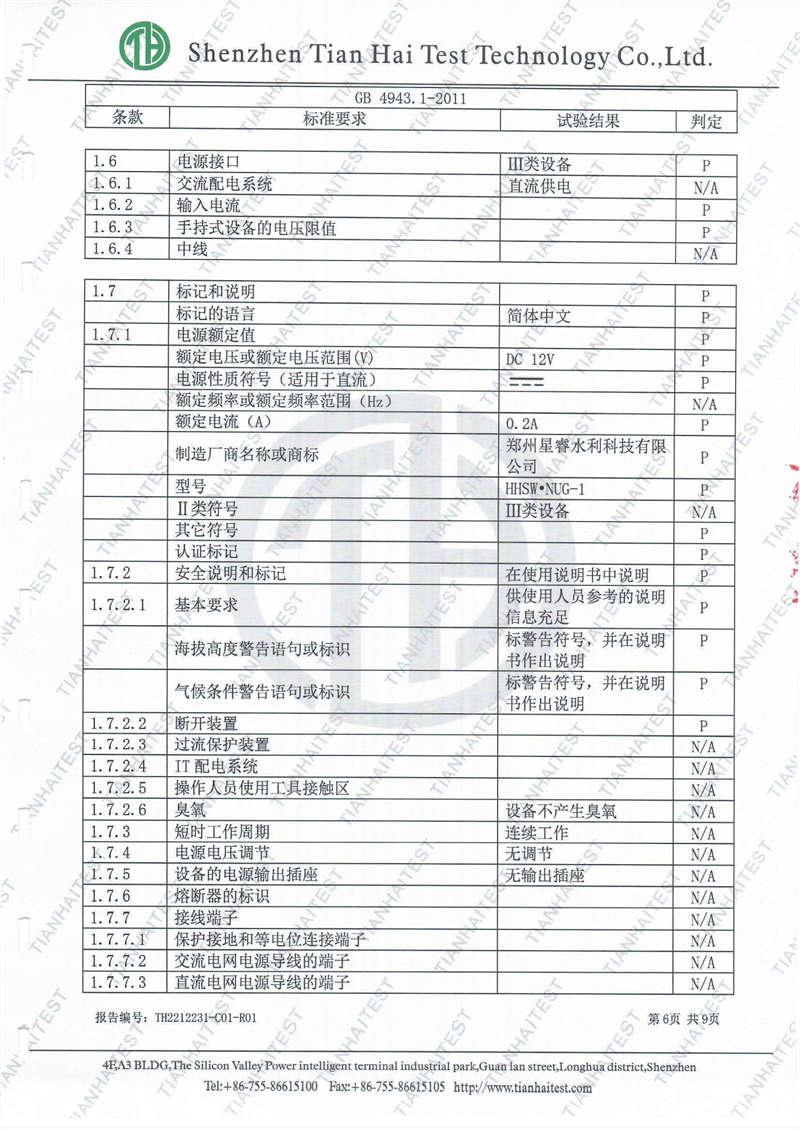

检测情况

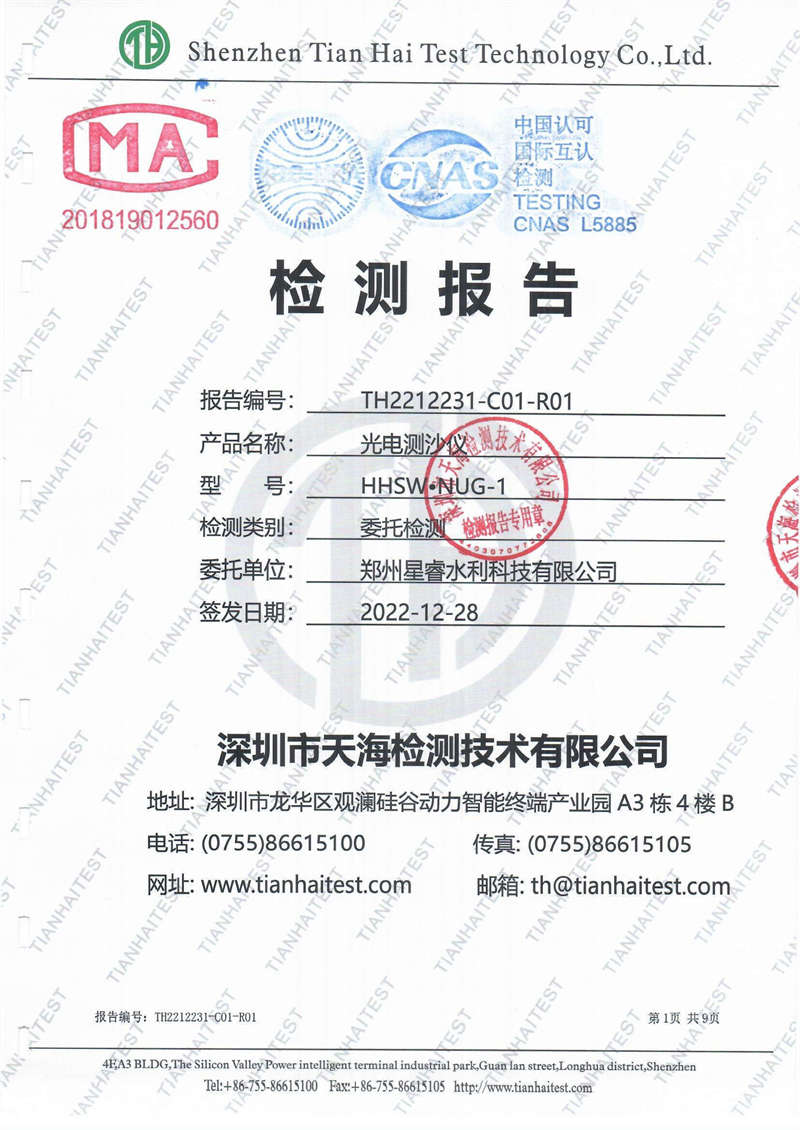

检测结论

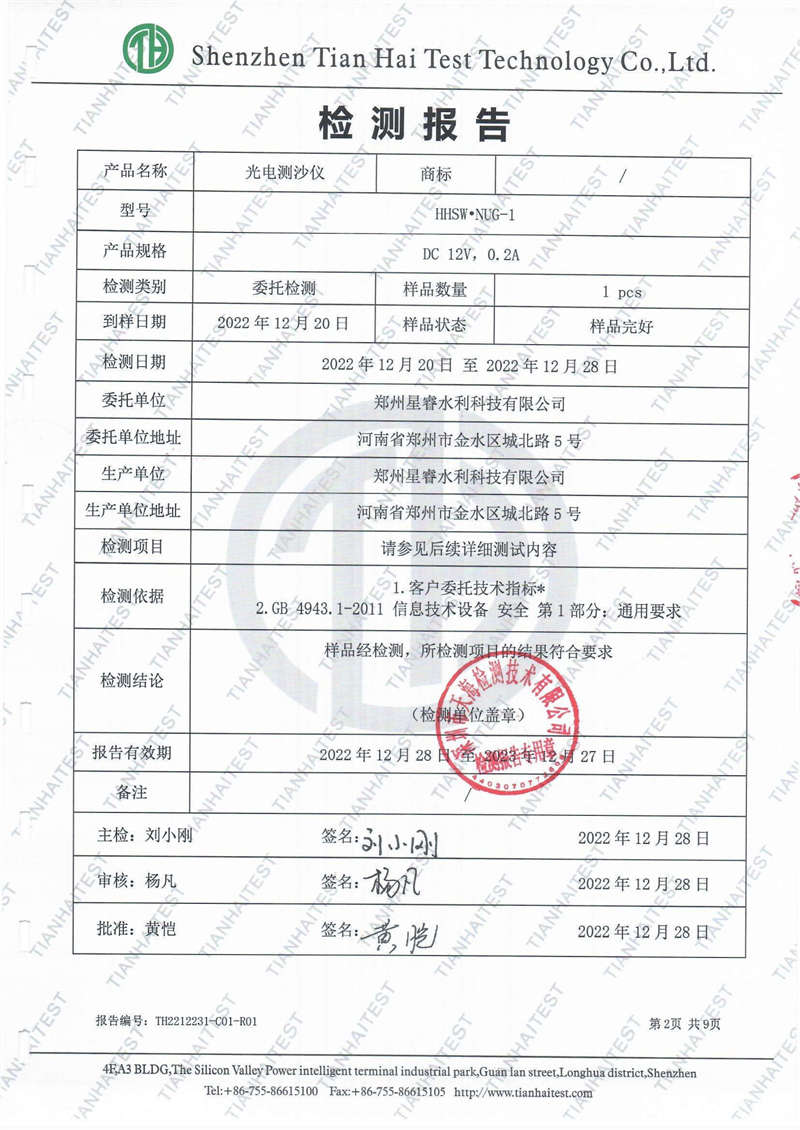

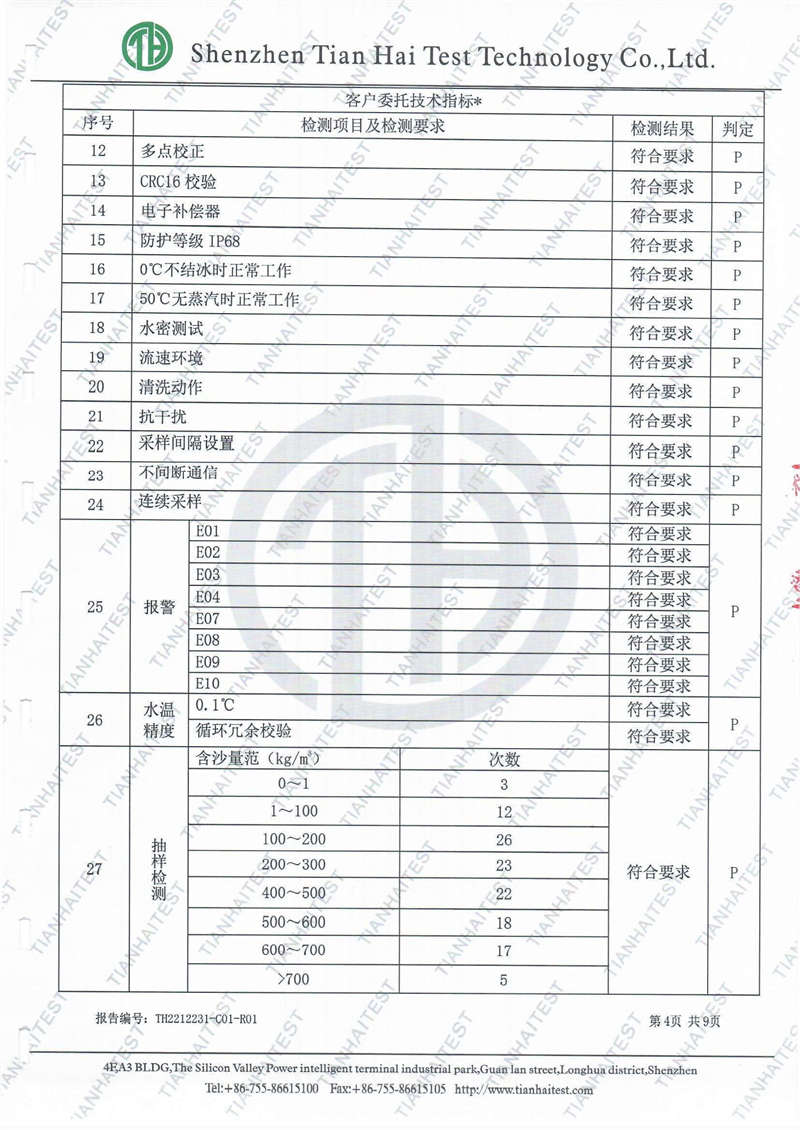

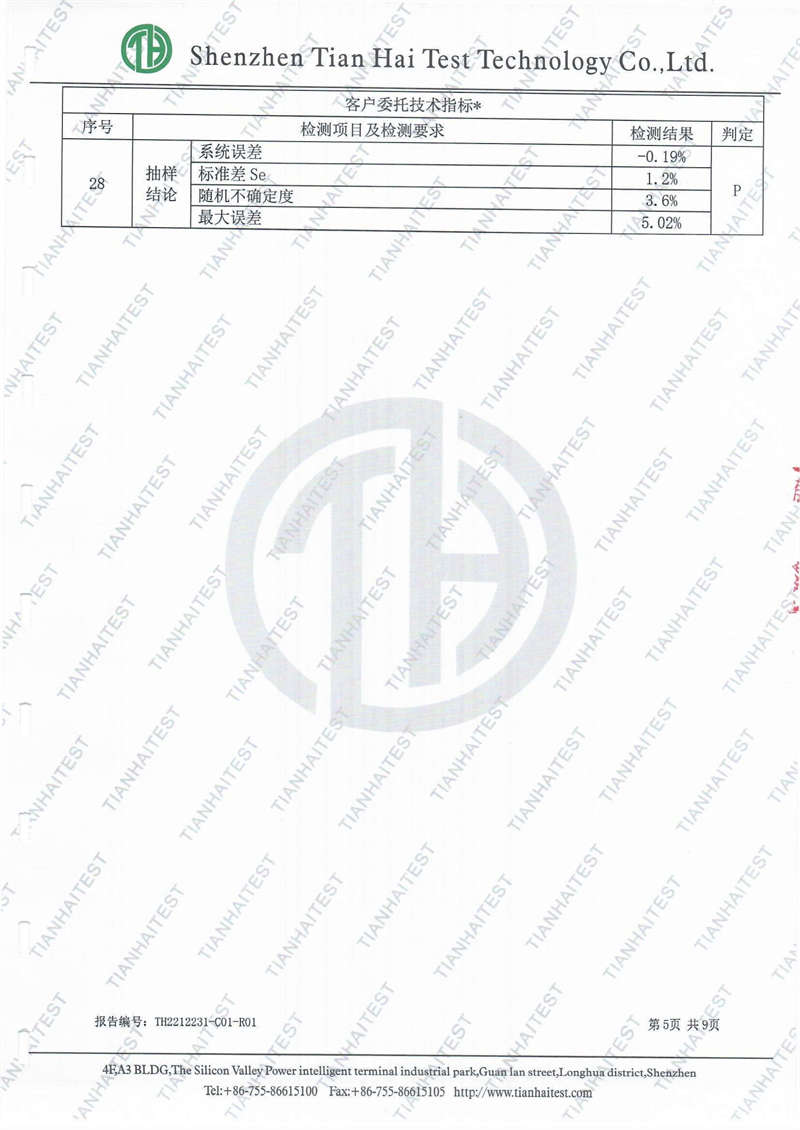

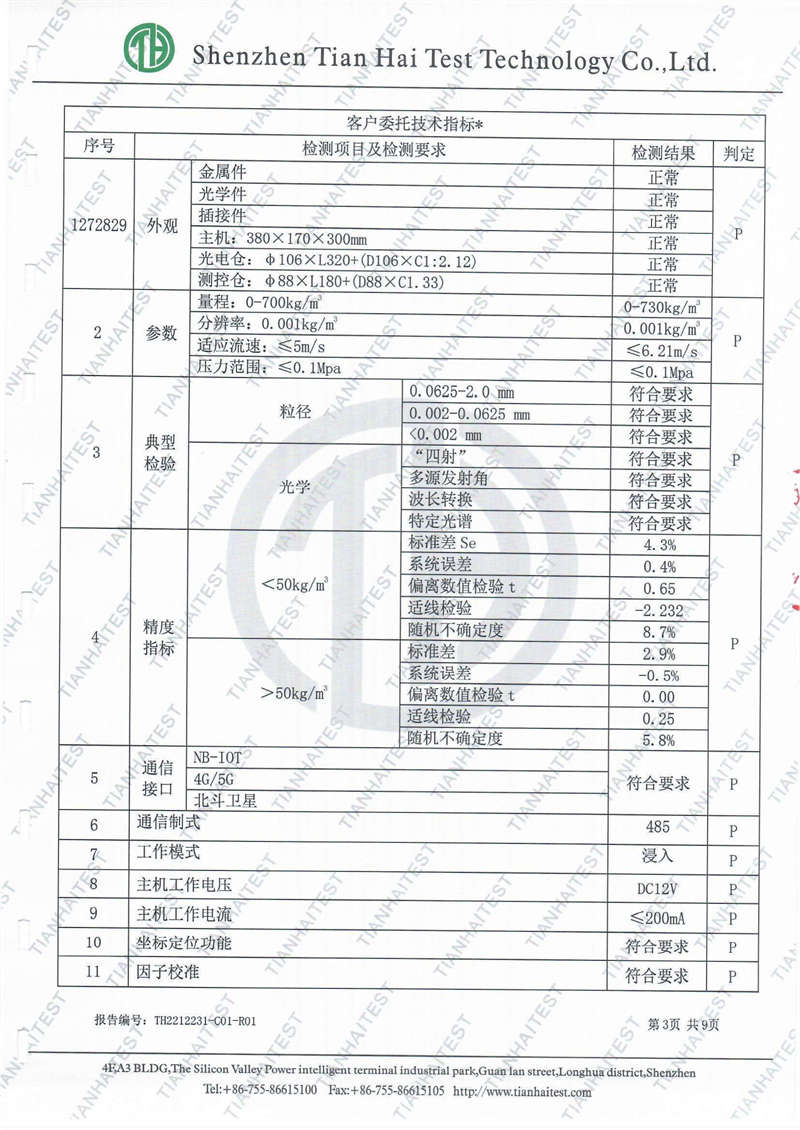

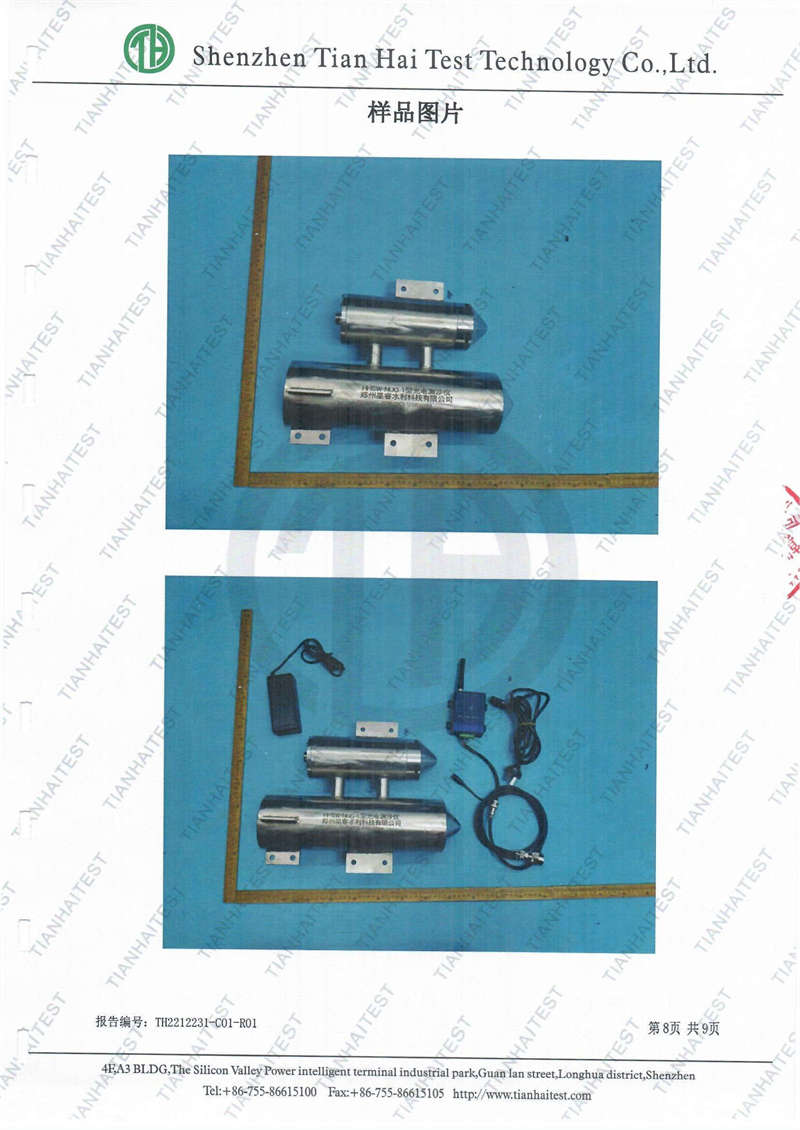

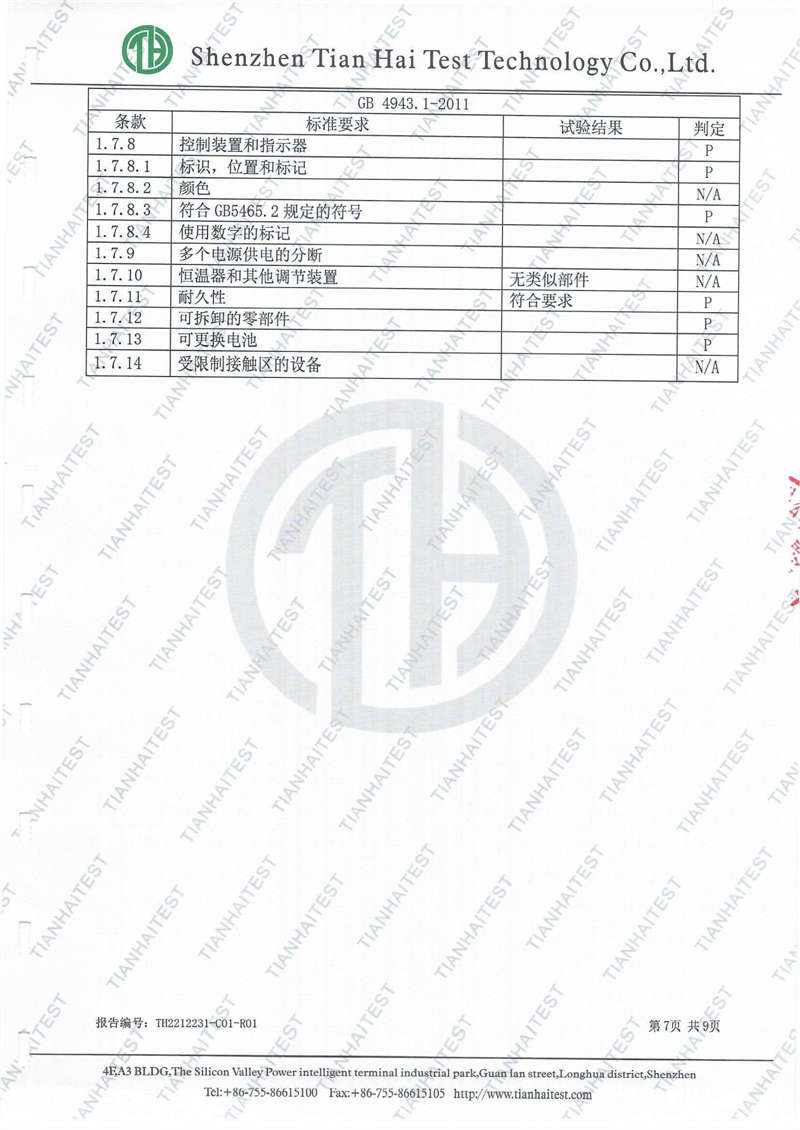

经过国家认定机构进行检测，HHSW•NUG-１型光电测沙仪<50kg/ m 3 的部分系统误差为0.4%，标准差
为4.3%，随机不确定度为8.7%，>50kg/ m 3 的部分系统误差为-0.5%，标准差为2.9%，随机不确定度为5.8%，符
合《水文仪器基本参数及通用技术条件》、《水文资料整编规范》的要求，满足《水文资料整编规范》中水
位～流量关系线、单～断沙关系线定线的一类精度站的相关规定。并通过适线检验、偏离数值检验，在不间断
通信、因子校准、报警、抽样检测等方面均符合《GB 4943.1-2011 信息技术设备 安全 第1部分》通用要求。
